飲用水灌裝生產線
發布時間:2021-08-16 15:58:22
飲用水灌裝生產線概述:
飲用水灌裝生產線適用于灌裝各種飲用水、純凈水、礦泉水、山泉水等,采用先進的歐姆龍或西門子PLC控制設備,實現全自動沖瓶、灌裝、旋蓋等工序。飲用水灌裝機是飲用水廠生產的主要設備之一,以國外先進技術為基礎,根據飲用水的灌裝工藝要求研制而成的。
金榮灌裝機械供應的礦泉水灌裝機集沖瓶-灌裝-封蓋三合一于一體,可用于PET瓶或玻璃瓶灌裝飲用水、純凈水、礦泉水、果汁等。飲用水灌裝機選用重力灌裝,果汁灌裝方式為熱灌裝,全過程自動化。
飲用水灌裝設備采用歐姆龍或西門子PLC控制設備,實現全自動沖瓶、灌裝、旋蓋等工序,自動化程度高。飲用水灌裝生產線的大部分電氣系統零件均采用國外先進產品,與液體接觸的零件全部使用優質不銹鋼材料,具有耐磨、穩定、故障率低等特點。
飲用水,純凈水,礦泉水灌裝生產線細節詳情:
飲用水灌裝生產線沖瓶部分:

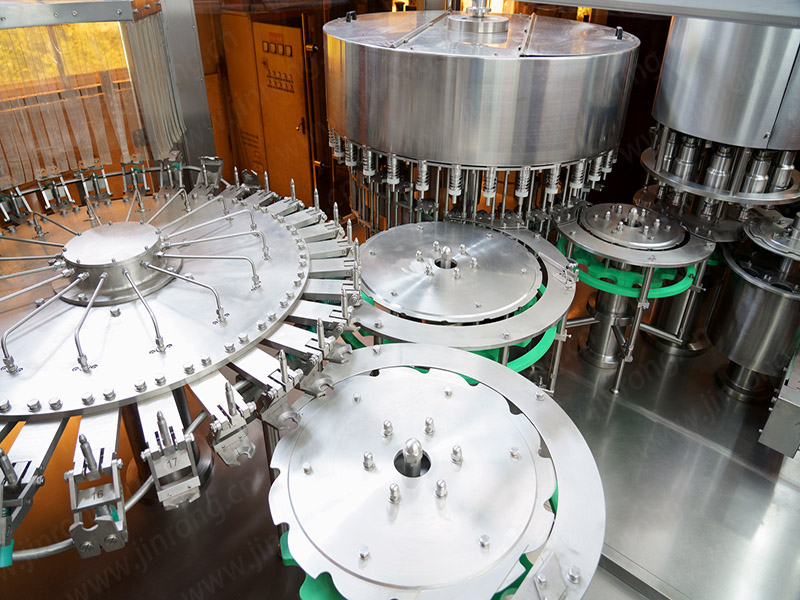

瓶子由通過風送道傳遞,然后通過撥瓶星輪傳送至三合一機的沖瓶機。沖瓶機回轉盤上裝有瓶夾,瓶夾夾住瓶口沿一導軌翻轉180°,使瓶口向下。在沖瓶機特定區域,沖瓶夾噴嘴噴出吹瓶水,對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°,使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至飲用水灌裝設備。
飲用水灌裝生產線灌裝部分:

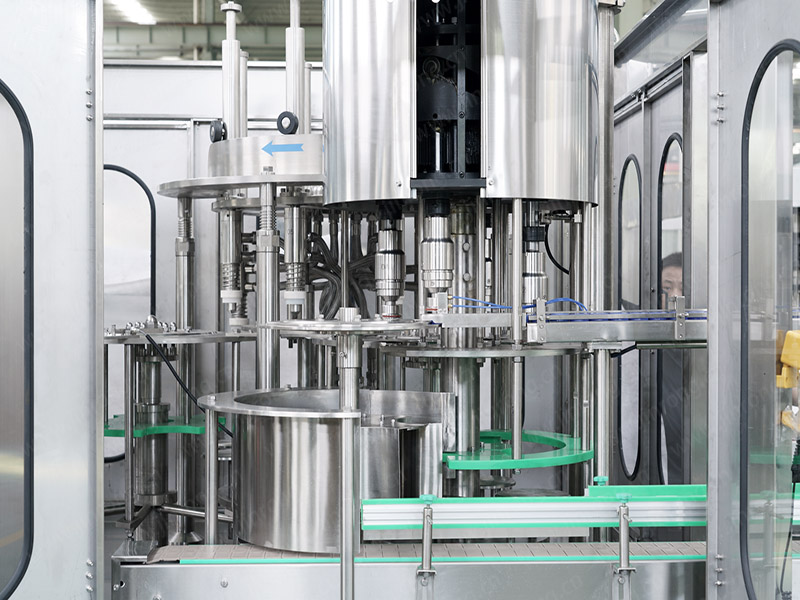

進入飲用水灌裝機的瓶子由瓶頸托板卡住并在凸輪作用下將瓶子上升,然后由瓶口將灌裝閥頂開。灌裝采用重力灌裝方式。灌裝閥打開后物料通過灌裝閥完成灌裝過程,灌裝結束后瓶口下降離開灌裝閥,瓶子通過卡瓶頸過渡撥輪進入旋蓋機。
飲用水灌裝生產線旋蓋部分:
旋蓋部分將由理蓋器整理好的蓋子擰到已灌裝好產品的瓶子上,并由輸送鏈送至后道工序。
飲用水灌裝生產線的技術參數:
Model | Capacity(based on 500nl PET Bottle) | Overall Dimensions(L*W*H) | Power | Weight | |
For Water Only | For Juice and Water | ||||
JR14-12-4 | 3000 B/H | 2500 B/H | 2400*1900*2800 mm | 3 kw | 4000 kg |
JR16-16-5 | 6000 B/H | 4000 B/H | 2600*1900*2200 mm | 3 kw | 4500 kg |
JR18-18-6 | 8000 B/H | 5000 B/H | 2800*2050*2200 mm | 3 kw | 5000 kg |
JR24-24-8 | 12000 B/H | 8000 B/H | 3100*2250*2800 mm | 4 kw | 6500 kg |
JR32-32-10 | 15000 B/H | 10000 B/H | 3600*2900*2900 mm | 5.5 kw | 8000 kg |
JR40-40-10 | 18000 B/H | 13000 B/H | 4250*3250*2900 mm | 7.5 kw | 9500 kg |
JR50-50-12 | 22000 B/H | 16000 B/H | 5200*3700*3000 mm | 11 kw | 13000 kg |
JR60-60-15 | 25000 B/H | 20000 B/H | 6300*4400*3000 mm | 11 kw | 16000 kg |
JR72-72-16 | 32000 B/H | 26000 B/H | 6900*4950*3000 mm | 11 kw | 17000 kg |
JR80-80-18 | 36000 B/H | 30000 B/H | 7600*5100*3000 mm | 15 kw | 19000 kg |
JR100-100-20 | 40000 B/H | 36000 B/H | 9800*6600*3000 mm | 18.5 kw | 25000 kg |
